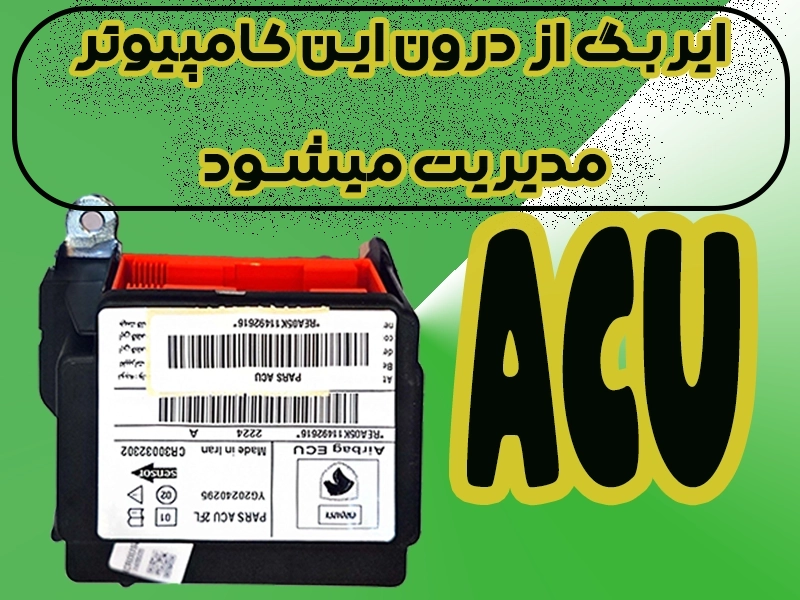

راهنمای تخصصی کامپیوتر ایربگ (Airbag Control Unit - ACU)

1. مقدمه

کامپیوتر ایربگ چیست؟ یک قطعه تخصصی که با نام Airbag Control Unit یا به اختصار ACU شناخته می‌شود و مغز سیستم کیسه هوا در خودرو است. این یونیت با بهره‌گیری از سنسورها و الگوریتم‌های دقیق، در چند میلی‌ثانیه درباره فعال‌سازی ایربگ تصمیم‌گیری می‌کند. در خودروهای مدرن، ACU علاوه بر کنترل ایربگ‌ها، به عنوان Event Data Recorder (EDR) نیز عمل کرده و اطلاعات لحظه تصادف را ذخیره می‌کند. لینک اطلاعات بیشتر

2. ساختار و متریال ACU

ACU در یک محفظه مقاوم ساخته‌شده از پلیمرهای مهندسی‌شده یا آلیاژ آلومینیوم قرار دارد تا در برابر حرارت، ضربه و رطوبت مقاوم باشد. اجزای اصلی شامل:

پردازنده مرکزی (Microcontroller Unit – MCU): معمولاً از خانواده‌های Infineon، Renesas یا NXP، با قابلیت پردازش همزمان چند سیگنال.
حافظه غیرفرار (EEPROM/Flash): برای ذخیره داده‌های کالیبراسیون و اطلاعات تصادف.
خازن‌های قدرت (Power Capacitors): جهت تأمین انرژی در لحظه قطع برق پس از تصادف.
سنسورهای MEMS شتاب‌سنج و فشار: تشخیص جهت و شدت ضربه.
مدارهای درایور ایربگ: که جریان لازم برای فعال‌سازی چاشنی‌ها را فراهم می‌کنند.

منبع علمی

3. مکانیزم عملکرد

۱. حسگر شتاب یا فشار تغییر ناگهانی در حرکت یا فشار کابین را ثبت می‌کند.

۲. داده‌ها به MCU ارسال می‌شوند.

۳. الگوریتم‌های ذخیره‌شده شدت و جهت ضربه را با پروفایل‌های برخورد مقایسه می‌کنند.

4. در صورت عبور از آستانه تعریف‌شده، فرمان فعال‌سازی به مدار ایربگ ارسال می‌شود.

5. همزمان، پمپ سوخت خاموش و چراغ خطر فعال می‌شود. لینک منبع

4. تکنولوژی‌های مدرن در ACU

نسل‌های جدید ACU مجهز به واحد سنجش اینرسی (IMU) با چند محور اندازه‌گیری، سنسورهای MEMS فوق سریع و الگوریتم‌های چندمرحله‌ای فعال‌سازی ایربگ هستند. این سیستم‌ها از استانداردهای ایمنی مانند ISO 26262 و UNECE R160 پیروی می‌کنند. اطلاعات فنی بیشتر

5. نمودار عملکرد ACU

سنسورهای شتاب/فشار → پردازش توسط ACU (با حافظه EDR) → ارسال فرمان به ایربگ‌ها و سیستم‌های جانبی → فعال‌سازی ایربگ/خاموش کردن پمپ سوخت/فعال‌سازی چراغ خطر

لینک دسته بندی محصولات فروشگاه آنلاین پاساژ کاشانی

6. کاربرد EDR در ACU

EDR بخشی از ACU است که اطلاعات حیاتی مانند سرعت قبل از برخورد، وضعیت کمربند ایمنی، فشار ترمز، و زمان‌بندی فعال شدن ایربگ را ثبت می‌کند. در ایالات متحده، CFR Part 563 و در اروپا UNECE R160 نصب و استفاده از EDR را الزامی کرده‌اند. منبع معتبر

7. مزایا و چالش‌ها

مزایا: واکنش بسیار سریع، افزایش ایمنی سرنشینان، ثبت داده‌های تحقیقاتی. چالش‌ها: احتمال خرابی در برخوردهای شدید، نیاز به ابزار تخصصی برای استخراج داده، مسائل مربوط به حریم خصوصی.

8. عملکرد ACU در شرایط چندمرحله‌ای

در تصادف‌های چندمرحله‌ای، ACU باید تصمیم بگیرد آیا مرحله اول یا دوم ایربگ فعال شود. این تصمیم بر اساس شدت ضربه، موقعیت سرنشین و وضعیت کمربند ایمنی گرفته می‌شود.

9. تفاوت ACU در خودروهای مختلف

خودروهای سواری: ۲ تا ۸ کانال خروجی ایربگ، تمرکز بر ایمنی عمومی.

خودروهای سنگین: مقاومت بیشتر در برابر شوک، سازگار با شاسی بلندتر.

خودروهای مسابقه‌ای: سرعت پاسخ کمتر از ۱۵ میلی‌ثانیه، الگوریتم‌های اختصاصی.

10. ریست و کالیبراسیون ACU

پس از فعال شدن ایربگ، ACU قفل می‌شود و باید ریست یا تعویض شود. روش‌ها شامل پروگرام EEPROM یا MCU، استفاده از ابزارهایی مانند Bosch CDR Tool یا ریست نرم‌افزاری از طریق OBD-II است. راهنمای بوش

11. ارتباط با سیستم‌های ایمنی فعال

ABS/ESC: برای تشخیص شرایط ترمز اضطراری یا احتمال واژگونی.
ADAS: مثل سیستم Pre-Crash و Lane Assist که داده‌های خود را برای آماده‌سازی ACU ارسال می‌کنند.
شبکه‌های CAN/LIN/FlexRay: کانال‌های ارتباطی پرسرعت برای انتقال داده بین ECUها.

ویژگی | نسل قدیم | نسل جدید

------------------|---------------------------|----------------------------------

پردازنده | 8 یا 16 بیت | 32 بیت با پردازنده چند هسته‌ای

زمان واکنش | 30-50 میلی‌ثانیه | کمتر از 15 میلی‌ثانیه

ارتباطات | فقط سیم‌کشی مستقیم | شبکه CAN/LIN/FlexRay

الگوریتم | تک‌مرحله‌ای | چندمرحله‌ای + AI

EDR | ندارد | دارد

امکان آپدیت OTA | ندارد | دارد

مقاومت شرایط سخت | متوسط | بسیار بالا

12. چک‌لیست عیب‌یابی پیشرفته

۱. چراغ SRS روشن: بررسی کد خطا، تست سنسورها و اتصالات.

۲. ایربگ بعد از تعویض ACU کار نمی‌کند: بررسی سازگاری سخت‌افزار و نرم‌افزار.

۳. ثبت نشدن EDR: بررسی حافظه داخلی و نسخه فریمور.

۴. فعال‌سازی ناخواسته ایربگ: تست سنسورهای شتاب و حذف نویز الکتریکی.

13. نکات طلایی تعمیرکاران حرفه‌ای

همیشه قبل از پروگرام، یک بکاپ کامل از EEPROM بگیرید.
بعد از تعویض ACU، سنسورها را هم کالیبره کنید.
از کابل‌های استاندارد برای جلوگیری از نویز استفاده کنید.

14. برندهای معتبر ACU و نقاط قوت/ضعف

Bosch: سازگاری گسترده، کیفیت ساخت بالا، الگوریتم پیشرفته.
Continental: دقت بالا در فعال‌سازی چندمرحله‌ای، استفاده در مرسدس و BMW.
TRW/ZF: تخصص در ایربگ‌های جانبی و چندمرحله‌ای.
Denso: تمرکز بر خودروهای ژاپنی، مقاومت حرارتی بالا.
Autoliv: نوآور در سنسورهای جانبی MEMS.

15. آینده ACU, هوش مصنوعی در ACUهای نسل جدید

شرکت‌هایی مثل Bosch و Continental از الگوریتم‌های AI برای تحلیل لحظه‌ای داده‌های چند سنسور استفاده می‌کنند. این باعث می‌شود ACU بتواند حتی قبل از برخورد، کمربند را پیش‌کشیده یا ایربگ را در حالت آماده‌باش قرار دهد.

16. نکات کلیدی برای تعمیرکاران

بعد از باز شدن ایربگ، علاوه بر ACU، سیم‌کشی و سنسورها را بررسی کنید. هنگام پروگرام ACU از فایل سالم همان مدل و سال استفاده کنید. در خودروهای دارای EDR، داده‌ها را قبل از پاک کردن ذخیره کنید.

لینک دسته بندی محصولات کامپیوتر ایربگ فروشگاه آنلاین پاساژ کاشانی

17. مطالعه موردی (Case Study)

در یک تصادف شاخ‌به‌شاخ با سرعت ۸۰ کیلومتر بر ساعت در سوئد، خودروی مجهز به ACU نسل جدید Bosch توانست در ۱۲ میلی‌ثانیه ایربگ‌ها را فعال کند. داده‌های EDR نشان داد که کمربند ایمنی ۴۰ میلی‌ثانیه قبل از باز شدن ایربگ‌ها قفل شده و احتمال آسیب گردن سرنشینان به‌شدت کاهش یافته است.
